金联宇KFVRP1-22X KFVRP1X镀锡屏蔽耐高温操控电缆

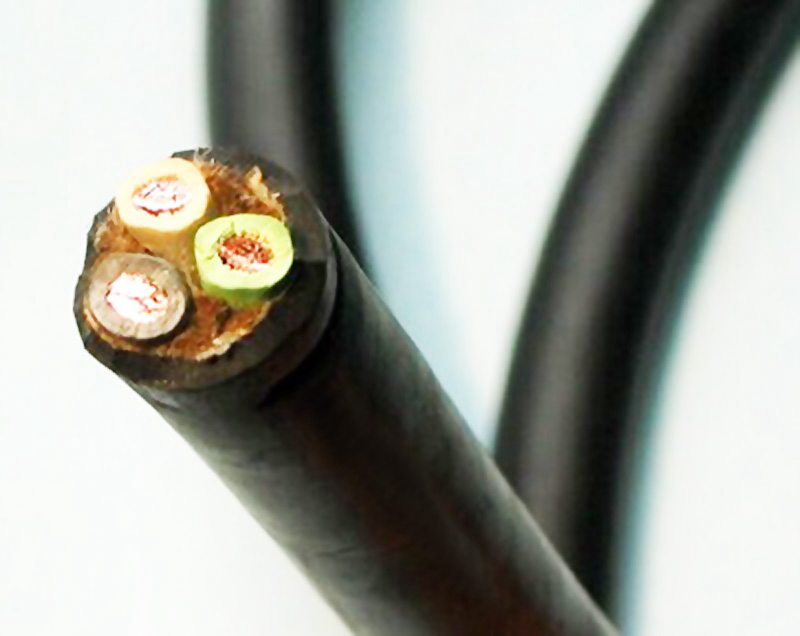

金联宇KFVRP1-22X电缆

本产品适用于沟通额外电压（UO/U）450/750V及以下操控、监控回路、维护线路等场合，具有耐高、低温、耐酸碱、耐油及腐蚀性气体和高阻燃等优异功能，广泛适用于石油、化工、电力、冶金等职业在高温及恶劣环境中作电器、外表、自动操控系统的传输线。

【具体阐明】

KFVRP1-22X镀锡屏蔽耐高温操控电缆具体资料

镀锡屏蔽耐高温操控电缆

1.产品履行规范

氟塑料绝缘耐高温操控电缆履行Q/321084KLB07-2002

2.产品特色及用处

3.运用特性

1．沟通额外电压（UO/U):450/750V

2．电缆导体长时间答应工作温度为200℃和260℃两种,聚氯乙烯护套电缆环境温度不超越105℃。

3．最低环境温度：固定敷设 -60℃，非固定敷设 -15℃。

4. 装置敷设温度：氟塑料绝缘及护套的电缆敷设温度不低于 -25℃；氟塑料绝缘聚氯乙烯护套的电缆敷设温度不低于0℃。

5. 最小曲折半径：非铠装电缆不小于电缆外径的8倍；铠装电缆不小于电缆外径的16倍。

4.首要技术指标

项目	技术指标
20℃时导体直流电阻≤Ω/km	导体品种	截面(mm2)
0.50	0.75	1.0	1.5	2.5	4.0	6.0
A、B类	镀锡	36.7	24.8	18.2	12.2	7.56	4.70	3.11
不镀锡	36.0	24.5	18.1	12.1	7.41	4.61	3.08
R类铜芯	镀锡	40.1	26.7	20.0	13.7	8.21	5.09	3.39
不镀锡	39.0	26.0	19.5	13.3	7.98	4.95	3.30
实验电压	3000 V/5min
绝缘电阻	20℃≥1000MΩ·km
阻燃特性	契合国标GB/T18380.3-2001的规则

5.其他耐高温电缆产品类型及称号

产品类型	产品称号
KFV	单股铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套耐高温操控电缆
KFVP	单股铜芯氟塑料绝缘铜丝织造总屏蔽105℃阻燃聚氯乙烯护套耐高温操控电缆
KFV22	单股铜芯氟塑料绝缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控电缆
KFVP22	单股铜芯氟塑料绝缘铜丝织造总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控电缆
KFVX	单股镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套耐高温操控电缆
KFVP1X	单股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽105℃阻燃聚氯乙烯护套耐高温操控电缆
KFV22X	单股镀锡铜芯氟塑料绝缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控电缆
KFVP1-22X	单股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控电缆
KFVR	多股铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVRP	多股铜芯氟塑料绝缘铜丝织造总屏蔽105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVR22	多股铜芯氟塑料绝缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVRP22	多股铜芯氟塑料绝缘铜丝织造总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVRX	多股镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVRP1X	多股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVR22X	多股镀锡铜芯氟塑料绝缘内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFVRP1-22X	多股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽内钢带铠装105℃阻燃聚氯乙烯护套耐高温操控软电缆
KFF	单股铜芯氟塑料绝缘氟塑料护套耐高温操控电缆
KFFP	单股铜芯氟塑料绝缘铜丝织造总屏蔽氟塑料护套耐高温操控电缆
KFF24	单股铜芯氟塑料绝缘内钢带铠装氟塑料护套耐高温操控电缆
KFFP24	单股铜芯氟塑料绝缘铜丝织造总屏蔽内钢带铠装氟塑料护套耐高温操控电缆
KFFX	单股镀锡铜芯氟塑料绝缘氟塑料护套耐高温操控电缆
KFFP1X	单股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽氟塑料护套耐高温操控电缆
KFF24X	单股镀锡铜芯氟塑料绝缘内钢带铠装氟塑料护套耐高温操控电缆
KFFP1-24X	单股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽内钢带铠装氟塑料护套耐高温操控电缆
KFFR	多股铜芯氟塑料绝缘氟塑料护套耐高温操控软电缆
KFFRP	多股铜芯氟塑料绝缘铜丝织造总屏蔽氟塑料护套耐高温操控软电缆
KFFR24	多股铜芯氟塑料绝缘内钢带铠装氟塑料护套耐高温操控软电缆
KFFRP24	多股铜芯氟塑料绝缘铜丝织造总屏蔽内钢带铠装氟塑料护套耐高温操控软电缆
KFFRX	多股镀锡铜芯氟塑料绝缘氟塑料护套耐高温操控软电缆
KFFRP1X	多股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽氟塑料护套耐高温操控软电缆
KFFR24X	多股镀锡铜芯氟塑料绝缘内钢带铠装氟塑料护套耐高温操控软电缆
KFFRP1-24X	多股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽内钢带铠装氟塑料护套耐高温操控软电缆
KFG	单股铜芯氟塑料绝缘硅橡胶护套耐高温操控电缆
KFGP	单股铜芯氟塑料绝缘硅橡胶护套耐高温操控电缆
KFGP25	单股铜芯氟塑料绝缘内钢带铠装硅橡胶护套耐高温操控电缆
KFGP25	单股铜芯氟塑料绝缘铜丝织造总屏蔽内钢带铠装硅橡胶护套耐高温操控电缆
KFGX	单股镀锡铜芯氟塑料绝缘硅橡胶护套耐高温操控电缆
KFGP1X	单股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽硅橡胶护套耐高温操控电缆
KFG25X	单股镀锡铜芯氟塑料绝缘内钢带铠装硅橡胶护套耐高温操控电缆
KFGP1-25X	单股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽内钢带铠装硅橡胶护套耐高温操控电缆
KFGR	多股铜芯氟塑料绝缘硅橡胶护套耐高温操控软电缆
KFGRP	多股铜芯氟塑料绝缘铜丝织造总屏蔽硅橡胶护套耐高温操控软电缆
KFGR25	多股铜芯氟塑料绝缘内钢带铠装硅橡胶护套耐高温操控软电缆
KFGRP25	多股铜芯氟塑料绝缘铜丝织造总屏蔽内钢带铠装硅橡胶护套耐高温操控软电缆
KFGRX	多股镀锡铜芯氟塑料绝缘硅橡胶护套耐高温操控软电缆
KFGRP1X	多股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽硅橡胶护套耐高温操控软电缆
KFGR25X	多股镀锡铜芯氟塑料绝缘内钢带铠装硅橡胶护套耐高温操控软电缆
KFGRP1-25X	多股镀锡铜芯氟塑料绝缘镀锡铜丝织造总屏蔽内钢带铠装硅橡胶护套耐高温操控软电缆

注：依据用户规划需求，也能够出产“P2型”、“P3型”电缆。

6.类型阐明

项目	代号	说明
系列代号	K	操控电缆
绝缘资料	F	氟塑料
护套资料	V F G	105℃阻燃聚氯乙烯氟塑料硅橡胶
铠装代号	2	钢带铠装
外护代号	2 4 5	105℃阻燃聚氯乙烯外护层氟塑料外护层硅橡胶外护层
屏蔽资料	/ P P1 P2 P3	无屏蔽可省掉铜丝织造屏蔽镀锡铜丝织造屏蔽铜带绕包屏蔽铝塑复合带绕包屏蔽
导体镀层	/ X	无镀层（可省掉）镀锡
导体品种	A R	单根导体（可省掉）多股绞合导体
标准	-	芯数×导体标称截面(mm2)

注：有关电缆的具体技术参数请向我公司垂询。
