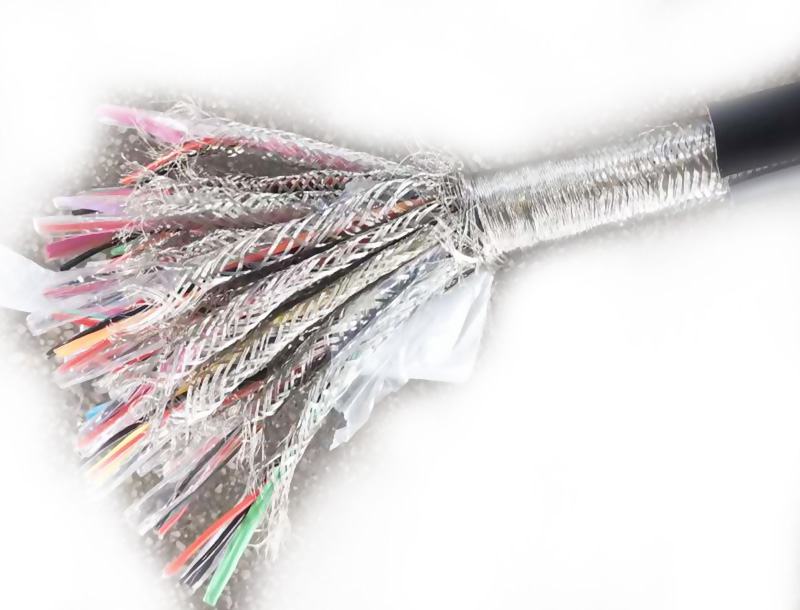

船用电缆CKVV80/DA,CKJS80/SC,CKJV92/DA 控制电缆
一、产品特性及用处
本产品广泛适用于各种船只及海上石油渠道等水上建筑物的操控和相似电路用屏蔽和非屏蔽电缆。
二、履行规范:
履行规范GB/T9332-2008(IEC60092-376)规范制作。
三、根本类型及称号
类型 |
产品称号 |
CKVV/DA |
聚氯乙烯绝缘、聚氯乙烯护套船用操控电缆,DA型 |
CKVV80/DA |
聚氯乙烯绝缘,聚氯乙烯内套、裸铜丝织造铠装船用操控电缆,DA型 |
CKVV90/DA |
聚氯乙烯绝缘、聚氯乙烯内套、裸钢丝织造铠装船用操控电缆,DA型 |
CKVV82/DA |
聚氯乙烯绝缘、聚氯乙烯内套、铜丝织造铠装、聚氯乙烯外套船用操控电缆,DA型 |
CKVV92/DA |
聚氯乙烯绝缘、聚氯乙烯内套、钢丝织造铠装、聚氯乙烯外套船用操控电缆,DA型 |
CKV82/DA |
聚氯乙烯绝缘、铜丝织造铠装、聚氯乙烯护套船用操控电缆,DA型 |
CKJV/DA |
交联聚乙烯绝缘、聚氯乙烯护套船用操控电缆,DA型 |
CKJV80/DA |
交联聚乙烯绝缘、聚氯乙烯内套、裸铜丝织造铠装船用操控电缆,DA型 |
CKJV90/DA |
交联聚乙烯绝缘、聚氯乙烯内套、裸钢丝织造铠装船用操控电缆,DA型 |
CKJV82/DA |
交联聚乙烯绝缘、聚氯乙烯内套、铜丝织造铠装、聚氯乙烯外套船用操控电缆,DA型 |
CKJV92/DA |
交联聚乙烯绝缘、聚氯乙烯内套、钢丝织造铠装、聚氯乙烯外套船用操控电缆,DA型 |
CKJ82/DA |
交联聚乙烯绝缘、铜丝织造铠装、聚氯乙烯外套船用操控电缆,DA型 |
CKVV/SA |
聚氯乙烯绝缘、聚氯乙烯护套船用操控电缆,SA型 |
CKVV80/SA |
聚氯乙烯绝缘、聚氯乙烯内套、裸铜丝织造铠装船用操控电缆,SA型 |
CKVV90/SA |
聚氯乙烯绝缘、聚氯乙烯内套、裸钢丝织造铠装船用操控电缆,SA型 |
CKVV82/SA |
聚氯乙烯绝缘、聚氯乙烯内套、铜丝织造铠装、聚氯乙烯外套船用操控电缆,SA型 |
CKVV92/SA |
聚氯乙烯绝缘、聚氯乙烯内套、钢丝织造铠装、聚氯乙烯外套船用操控电缆,SA型 |
CKV82/SA |
聚氯乙烯绝缘、铜丝织造铠装、聚氯乙烯护套船用操控电缆,SA型 |
CKJV/SA |
交联聚乙烯绝缘、聚氯乙烯护套船用操控电缆,SA型 |
CKJV80/SA |
交联聚乙烯绝缘、聚氯乙烯内套、裸铜丝织造铠装船用操控电缆,SA型 |
CKJV90/SA |
交联聚乙烯绝缘、聚氯乙烯内套、裸钢丝织造铠装船用操控电缆,SA型 |
CKJV82/SA |
交联聚乙烯绝缘、聚氯乙烯内套、铜丝织造铠装、聚氯乙烯外套船用操控电缆,SA型 |
CKJV92/SA |
交联聚乙烯绝缘、聚氯乙烯内套、钢丝织造铠装、聚氯乙烯外套船用操控电缆,SA型 |
CKJ82/SA |
交联聚乙烯绝缘、铜丝织造铠装聚氯乙烯护套船用操控电缆,SA型 |
CKVV/SB |
聚氯乙烯绝缘、聚氯乙烯护套船用操控电缆,SB型 |
CKVV80/SB |
聚氯乙烯绝缘、聚氯乙烯内套、裸铜丝织造铠装船用操控电缆,SB型 |
CKVV90/SB |
聚氯乙烯绝缘、聚氯乙烯内套、裸钢丝织造铠装船用操控电缆,SB型 |
CKVV82/SB |
聚氯乙烯绝缘、聚氯乙烯内套、铜丝织造铠装聚氯乙烯外套船用操控电缆,SB型 |
CKVV92/SB |
聚氯乙烯绝缘、聚氯乙烯内套、钢丝织造铠装聚氯乙烯外套船用操控电缆,SB型 |
CKV82/SB |
聚氯乙烯绝缘、铜丝织造铠装、聚氯乙烯护套船用操控电缆,SB型 |
CKJV/SB |
交联聚乙烯绝缘、聚氯乙烯护套船用操控电缆,SB型 |
CKJV80/SB |
交联聚乙烯绝缘、聚氯乙烯内套、裸铜丝织造铠装船用操控电缆,SB型 |
CKJV90/SB |
交联聚乙烯绝缘、聚氯乙烯内套、裸钢丝织造铠装船用操控电缆,SB型 |
CKJV82/SB |
交联聚乙烯绝缘、聚氯乙烯内套、铜丝织造铠装聚氯乙烯外套船用操控电缆,SB型 |
CKJV92/SB |
交联聚乙烯绝缘、聚氯乙烯内套、钢丝织造铠装聚氯乙烯外套船用操控电缆,SB型 |
CKJ82/SB |
交联聚乙烯绝缘、铜丝织造铠装、聚氯乙烯护套船用操控电缆,SB型 |
CKJS/SC |
交联聚乙烯绝缘、热塑性聚烯烃护套船用操控电缆,SC型 |
CKJS80/SC |
交联聚乙烯绝缘、热塑性聚烯烃内套、裸铜丝织造铠装船用操控电缆,SC型 |
CKJS90/SC |
交联聚乙烯绝缘、热塑性聚烯烃内套、裸钢丝织造铠装船用操控电缆,SC型 |
CKJS8S/SC |
交联聚乙烯绝缘、热塑性聚烯烃内套、铜丝织造铠装、热塑性聚烯烃外套船用操控电缆,SC型 |
CKJS9S/SC |
交联聚乙烯绝缘、热塑性聚烯烃内套、钢丝织造铠装、热塑性聚烯烃外套船用操控电缆,SC型 |
CKJ8S/SC |
交联聚乙烯绝缘、铜丝织造铠装、热塑性聚烯烃护套船用操控电缆,SC型 |
CKJG80/SC |
交联聚乙烯绝缘、热固性聚烯烃内套、裸铜丝织造铠装船用操控电缆,SC型 |
CKJG90/SC |
交联聚乙烯绝缘、热固性聚烯烃内套、裸钢丝织造铠装船用操控电缆,SC型 |
CKJG8S/SC |
交联聚乙烯绝缘、热固性聚烯烃内套、铜丝织造铠装、热塑性聚烯烃外套船用操控电缆,SC型 |
CKJG9S/SC |
交联聚乙烯绝缘、热固性聚烯烃内套、钢丝织造铠装、热塑性聚烯烃外套船用操控电缆,SC型 |
CKJ8G/SC |
交联聚乙烯绝缘、铜丝织造铠装、热固性聚烯烃护套船用操控电缆,SC型 |
五、类型中各代号表明阐明
项目 |
代号 |
阐明 |
系列 |
CKV |
聚氯乙烯绝缘船用操控电缆 |
CKJ |
交联聚乙烯绝缘船用操控电缆 |
|
内套 |
V |
聚氯乙烯 |
S |
热塑性阻燃聚烯烃 |
|
G |
热固性阻燃聚烯烃 |
|
铠装 |
(省掉) |
无铠装 |
8 |
铜丝织造 |
|
9 |
钢丝织造 |
|
外套 |
0 |
无外护套 |
2 |
聚氯乙烯 |
|
S |
热塑性阻燃聚烯烃 |
|
阻燃特性 |
DA |
单根笔直阻燃 |
SA |
成束阻燃 |
|
SB |
低烟低卤成束阻燃 |
|
SC |
低烟无卤成束阻燃 |
|
标准 |
芯数×导体标称截面积 |
(2-37)×(0.75-2.5) |
六、表明办法举例
船用操控电缆由类型,芯数及导体的标称截面表明。举例如下。
交联聚乙烯绝缘聚氯乙烯内套铜丝织造铠装聚氯乙烯外套船用操控电缆,单根笔直阻燃,7芯,1.0mm2,表明为:CKJV82/DA 7×1.0
运用特性:
(1)额外电压:250V
(2)电缆导体的最高长时间答应工作温度:
聚氯乙烯绝缘电缆:70℃;交联聚乙烯绝缘电缆:90℃
(3)敷设时电缆的最小曲折半径见下表:
电缆结构特征 |
电缆外径 |
曲折内半径最小 |
金属织造铠装型 |
恣意值 |
6D |
非铠装 |
D≤25 |
4D |
D>25 |
6D |
(4)电缆的焚烧特性
单根笔直阻燃(/DA)型电缆能饱尝GB12666.5(IEC32-1)规则的单根笔直焚烧实验。
成束阻燃(/SA)型电缆能饱尝GB12666.5(IEC332-3)规则的成束焚烧实验。
低烟低卤成束阻燃(/SB)型电缆能饱尝GB12666.5(IEC332-3)规则的成束焚烧实验,且焚烧时烟浓度应契合GB12666.7(IEC1034)规则,焚烧分出气体HCL含量应≤10MG/G(契合IEC754-1要求)。
低烟无卤成束阻燃(/SC)型电缆能饱尝GB12666.5(IEC-332-3)规则的成束焚烧实验,且焚烧分出气体水溶的PH值≥4.3,导电率≤10μS/mm(IEC754-2要求)。
