金联宇抗拉软电缆是什么电缆？GB-YEFGBJR

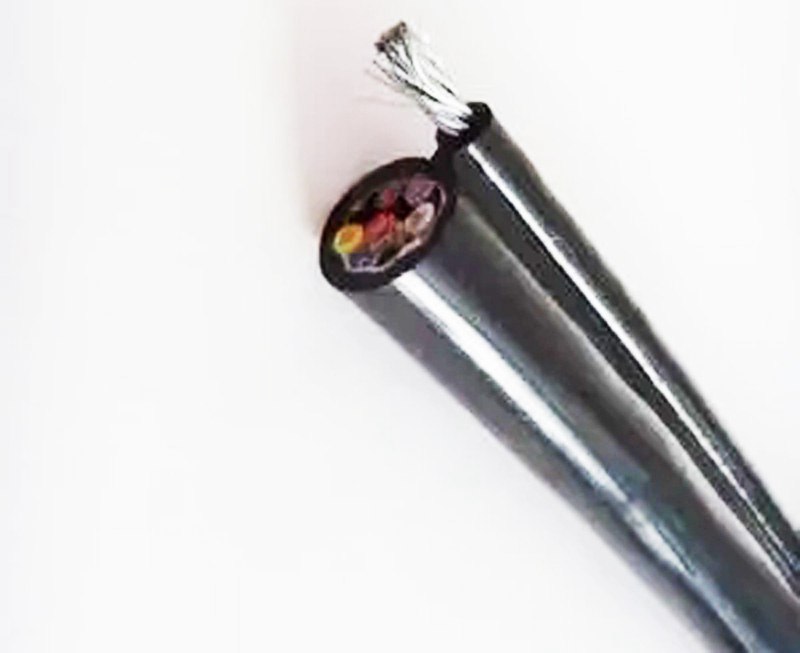

GB-YEFGBJR钢包车抗拉软电缆
一、产品特色及用处
本产品首要适用于沟通额外电压0.6/1KV及以下、钢厂、冶金等企业的钢包车及相似场合运用。电缆具有较好的耐温、防腐蚀、耐老化、柔软、抗拖拽、防溅钢水、寿命长等特色。可根据用户及设备需求规划动力、操控、通讯为一体的多芯、多组多用处的组合电缆。 二、产品履行规范 Q/AT2005-8 三、运用特性 1、额外作业电压U0/U为0.6/1KV； 2、电缆导体长时刻答应的最高作业温度为90℃、180℃； 3、电缆短路时(最长时刻不超越5S)最高作业温度250℃； 4、电缆曲折半径最小不低于电缆实践外径的6倍。 四、根本类型及称号
型 号 名 称 电压等级 标称截面(mm2)
GB-YEFGBJR 铜芯混合橡胶绝缘和防腐护套钢包车用抗拽软电缆 0.6/1 4--120 2.5--10
YEFRBG 铜芯混合橡胶绝缘和防腐护套钢包车用抗拽软电缆 0.6/1 4--120 2.5--10
YGFRBG 铜芯耐高温混合橡胶绝缘和防腐护套钢包车用抗拽软电缆 0.6/1 4--120 2.5--10
YVFRGNHP32 钢芯铜导体软芯结构丁腈绝缘环绕耐火层织造不锈钢丝铠装钢包车用组合电缆 0.6/1 4--120 2.5--10
YGCFNHP32 钢芯铜导体软芯结构丁腈绝缘环绕耐火层织造不锈钢丝铠装钢包车用组合扁电缆 0.6/1 4--120 2.5--10
YGCBNHP32 钢芯铜导体软芯结构硅橡胶绝缘环绕耐火层织造不锈钢丝铠装屏蔽组合扁电缆 0.6/1 4--120 2.5--10
五、首要技术指标
| 性 能 项 目 |
标 准 要 求 |
单 位 |
指 标 |
| 导体直流电阻 |
契合GB/T3956规范规则 |
Ω/KM |
契合 |
| 功频耐压实验(沟通50HZ) |
|
|
|
| 动力线芯 |
3.5/5 |
KV/min |
不击穿 |
| 操控线芯 |
1.5/5 |
KV/min |
不击穿 |
| 0℃时绝缘电阻常数 |
|
|
|
| 混合橡胶≥ |
3670 |
MΩ×KM |
大于 |
| 高温橡胶≥ |
1500 |
MΩ×KM |
大于 |
| 阻燃特性 |
契合GB/T18380-2001要求 |
|
经过 |
| 曲折功能实验 |
50000 |
次 |
线芯不开裂、绝缘不开裂 |
| 抗拉强度 |
12 |
KN |
大于 |
六、根本电缆标准及结构参数
| 芯数×导体标称截面(mm2) |
标称厚度mm |
参阅载流量A |
GB-YEFGBJR GB-YGFGBJR |
| 动力线芯 |
操控线芯 |
动力线芯绝缘 |
护套 |
电缆外径mm |
近似分量KG/KM |
| 3×10 |
3×2.5 |
2.0 |
2.2 |
87 |
26.5—29.8 |
1988 |
| 3×16 |
3×2.5 |
2.2 |
2.2 |
120 |
31.6—34.7 |
2123 |
| 2×25 |
3×4 |
2.4 |
2.4 |
155 |
38.2—41.5 |
2845 |
| 3×35 |
3×4 |
2.8 |
2.4 |
185 |
42.1—46.8 |
3227 |
| 3×50 |
3×4 |
2.8 |
2.6 |
220 |
46.4—52.0 |
4171 |
| 3×70 |
3×6 |
3.0 |
2.8 |
270 |
52.7—59.0 |
5619 |
| 3×95 |
3×6 |
3.0 |
3.0 |
320 |
57.8—64.6 |
7634 |
| 类型 |
标准mm2 |
电缆外径mm |
曲折半径mm |
参阅分量kg/m |
| YVFRGNHP32 |
3×10+10×2.5 |
36.0 |
540 |
1.781 |
| YVFRGNHP32 |
3×16+10×2.5 |
42.0 |
630 |
2.178 |
| YVFRGNHP32 |
3×25+14×2.5 |
46.0 |
690 |
3.215 |
| YVFRGNHP32 |
3×35+10×2.5 |
46.8 |
702 |
3.223 |
| YVFRGNHP32 |
3×35+1×10+3×2.5+2×1.5 |
46.0 |
690 |
3.216 |
| YVFRGNHP32 |
3×50+14×2.5 |
53.0 |
795 |
3.197 |
| YVFRGNHP32 |
3×70+13×4 |
59.0 |
885 |
4.642 |
| YVFRGNHP32 |
3×95+16×2.5 |
57.0 |
855 |
5.036 |
| YVFRGNHP32 |
3×120+1×70+10×2.5+4×4 |
65.0 |
975 |
7.129 |
| YVFRGNHP32 |
3×150+1×70+10×2.5+4×4 |
70.0 |
1050 |
9.087 |
| YGCFNHP32 |
3×10+3×4 |
29.0 |
435 |
1.347 |
| YGCFNHP32 |
3×16+3×4 |
30.0 |
450 |
1.694 |
| YGCFNHP32 |
3×25+5×4 |
38.0 |
570 |
2.482 |
| YGCFNHP32 |
3×35+14×2.5 |
50.0 |
750 |
2.876 |
| YGCFNHP32 |
3×50+14×2.5 |
53.0 |
795 |
3.33 |
| YGCFNHP32 |
3×70+13×4 |
59.0 |
885 |
4.642 |
| YGCFNHP32 |
3×95+16×2.5 |
57.0 |
855 |
5.036 |
| YGCFNHP32 |
3×120+1×70+10×2.5+4×4 |
65.0 |
975 |
7.272 |
| YGCFNHP32 |
3×150+1×70+10×4+4×7 |
71.0 |
1065 |
9.176 |
七、造型辅导 mm2，mm2，操控线芯为3芯61、额外电压0.6/1KV钢包车用移动拖拽电缆，动力线芯为3芯50 +3×6表明为： YEFRBG 0.6/1KV 3×50 mm2， mm2，操控线芯为3芯10拖拽电缆，动力线芯为3芯952、额外电压0.6/1KV耐高温型钢包车用移动 表明为： YGFRBG 0.6/1KV 3×95+3×10
